Скважинные насосы. Часть 3. Сравнение, подбор и установка

Внимание! Не рекомендуется брать насос с большим запасом. Берите ровно тот, который у вас вышел по расчётам или который вам порекомендовала фирма по бурению скважин, и устанавливайте на той глубине, на которой вам рекомендовали. Беря насос с большим запасом, вы во-первых, переплачиваете вначале, когда его покупаете, и в дальнейшем, во время его работы (т.к. более мощные насосы потребляют больше электроэнергии), а во-вторых, можете повредить и нарушить целостность скважины.

В данной статье мы разбираем 3 темы:

1. Разнообразие насосов. Как выбрать фирму производителя
2. Как подобрать насос для скважины
3. Как правильно установить насос в скважину

В первой статье мы описали различия и преимущества разных видов насосов, где указали, что самым лучшим решением будет центробежный погружной насос. Далее большая часть информации будет относиться лишь к данному виду насоса.

Разнообразие насосов. Как выбрать фирму производителя

Мы рассматриваем 3 не китайских производителя насосов по своему опыту и отзывам клиентов. Вы можете выбрать любой другой, методика подбора насоса будет такая же как и в описании ниже, самое главное  — подбирать насос по уже посчитанному показателю максимальной высоты подъёма.

Рассмотрим 3 распространённые фирмы производителя погружных центробежных насосов:



         Производитель Италия                                                Производитель Украина (Винница)                                            Производитель Украина (Харьков)

На рынке скважинных насосов можно встретить огромное множество различных фирм представителей, одни ещё не успели закрепиться как надёжные, а другие сдали эти позиции ухудшив качество конечного товара. К рекомендуемым также мы относим насосы KGB.

Для того чтобы сравнить эти насосы предметно, а не общими словами, мы выбрали 3 модели насосов, по одной от каждой фирмы, для скважины глубиной 50 метров. И сейчас будем сравнивать их по качеству исполнения, конечной цене и прочим параметрам. Для сравнения были выбраны Pedrollo 4SR2m/9 F, AQUATICA (778402) и Водолей БЦПЭ 0,32-50У, все они самые оптимальные для скважины глубиной 50 метров.

Мы намеренно игнорируем вес насоса, диаметры патрубков и прочее, что не имеет никакого значения и никак не влияет на работоспособность насоса.

Из описания, которое нам предоставляют производители насосов мы понимаем их максимальную схожесть. Применяемые материалы одинаковые, все они используют нержавеющую сталь и медную обмотку статера, подходят для скважины с диаметром обсадной трубы 125 мм. Класс защиты всех насосов IP68, что логично, ведь они должны работать при постоянном погружении в воду. Что их отличает: у Водолея потребляемая мощность 0,9 кВт, тогда как у аналогов 0,55 кВт, а значит платить по счетам надо будет больше, с другой стороны гарантия у Водолея обычно 24 месяца, а у других 12. Максимальный напор Pedrollo, Aquatica и Водолея соответственно 68, 65 и 70 метров, на практике эта разница практически не ощущается, но она есть. Теперь по стоимости (по состоянию на апрель 2021 г): лидером по цене является Pedrollo, с ценой за свой насос 8812 грн, следом идёт Водолей  — 4596 грн, замыкает Акватика  — 3995 грн. Не исключаем возможность варьирования цены у других диллеров, однако если она будет существенно отличаться, вам стоит задуматься о возможной подделке или браке.

На практике ситуация очень схожая. Насосы фирмы Pedrollo мы устанавливали исключительно по желанию заказчика в элитных коттеджных посёлках и домах, на них никогда не жаловались, а срок службы достаточно велик чтоб долгое время не думать о замене насоса. Насосы Акватика и Водолей очень схожи между собой, в особенности по ценовой политике. Их ставят одинаково часто. По факту их их цена одинакова, просто Водолей дороже, но уже с тросом для насоса, а Акватика дешевле, но без него, однако, если мы докупим (а мы докупим) трос, то их цена выровняется. Эти насосы изнашиваются в зависимости от среды эксплуатации. Зачастую, в среднем 3-4 года и надо думать о новом насосе, но не всегда, иногда служат и 6 лет без вопросов, а иногда и 2 года.

Почему срок службы насосов Pedrollo и их цена намного больше таких же аналогов Акватики и Водолея?
Ответ очень прост. Всё дело в разнице крыльчаток насоса.
Но для начала в двух словах объясним что такое крыльчатки (на фото пример крыльчаток насоса Водолей). Крыльчатки, это круглые диски с лопостями которые проталкивают воду из зоны забора воды вверх к потребителю. Они вращаются с большой скоростью, из-за чего место их крепления «разрабатывается» и со временем шестиугольное отверстие для их крепления всё больше превращается в круглое и шестигранник на котором они установлены не может их прокрутить, следовательно не может протолкнуть воду вверх. На этом всё, насосная часть выведена из строя, покупаем новый насос. Почему так происходит с более дешёвыми отечественными насосами? Всё дело в том, что материал крыльчаток (рабочего колеса) насоса у итальянской фирмы изготовлен из запатентованного lexan’а, а у аналогов из технополимера. Лексан очень износостойкий и прочный материал, настолько, что его используют при изготовлении иллюминаторов самолётов, спортивных шлемов, лодок и так далее. Именно поэтому зарубежный насос дороже и дольше в эксплуатации.

Итог:

Насосы и оборудование от итальянской фирмы Pedrollo отличаются высоким качеством исполнения, но их ценовой диапазон намного выше других аналогов. Если деньги для вас не на первом месте, то рекомендуем приобрести насос этой фирмы. Как альтернатива рекомендуем насосы Aquatica от украинского бренда компании «Сигма Украина» и Водолей бренд предприятия ООО «Промэлектро-Харьков». Покупайте Водолей, если не хотите бегать и искать трос для крепления насоса или Акватику, если он имеется, а переплачивать за него нет желания. Также не забывайте учесть потребление каждого насоса и решить приемлемо оно для вас или нет.

Как подобрать насос для скважины

Узнав подробнее из предыдущего пункта о различиях между скважинными насосами, мы можем определить для себя, какой нам подходит больше и какой марки насос мы будем подбирать для своей скважины.

В любом случае, планируете вы покупать насос рекомендуемых производителей или найдёте что-то сами, для вас главное чтоб показатель производительности соответствовал тому, какой необходим для вас. Также стоит проследить, чтоб диаметр насоса был на 10-20 мм меньше диаметра скважины, в таком случае его установка и обслуживание в дальнейшем не будет затруднено.

В предыдущей статье мы изложили методику просчёта и разобрали её на примере. Была получена конечная величина максимальной высоты подъёма насосом Mh = 56,6 м. Теперь, зная эту величину, мы должны посмотреть на график той марки насоса, которую мы выбрали и подобрать наиболее подходящий.

Описание графика:
В данном случае вертикальная ось H,м это и есть полученная нами Mh. Q это производительность насоса м3/час или л/мин. Как мы видим, все насосы производят тем меньше воды, чем глубже стоят. Плавные дуги на графике соответствуют насосам, их производительности в зависимости от глубины установки.

На посчитанной вами высоте Н = Mh проводим условную горизонталь. Все насосы, чьи графики мы пересекли, нам подходят. Мы рекомендуем выбирать из тех, с которыми вы пересеклись на сером участке графика, желательно, в левой половине серого участка, поскольку в таком случае ваш насос будет подобран не впритык, а с запасом, а этот самый запас будет разумным и не больше допустимого. Всё, мы определили насос, который подойдёт для вашей скважины и ваших нужд. Запишите модель насоса и ищите в специализированных магазинах именно тот, который вам нужен. Рядом с графиками вы можете наблюдать вспомогательные таблицы по насосам, на которых есть подробная характеристика насосов.

Рассмотрим наш пример:
Мы для себя решили, что будем ставить насос Pedrollo. По вычисленному Mh = Н = 56,6 м определяем модель насоса. Условная горизонталь, которую мы проводим по этой величине показывает, что в серой зоне мы пересекаемся с графиками двух насосов 4SR12/12-N и 4SR12/17-N, однако второй является более мощным и находится в правой половине серого участка графика, а значит, наш выбор падёт на первый 4SR12/12-N. В данном случае мы и не переплачиваем за насос и не будем платить в дальнейшем за перерасход электричества.

На этом всё, в магазине предъявляем модель насоса и покупаем. На случай если какой-то из насосов выйдет из продажи или поменяет свою маркировку, запишите на листочке посчитанную максимальную высоту подъёма насоса, чтоб вы могли в магазине вместе с менеджерами подобрать подходящий себе насос.

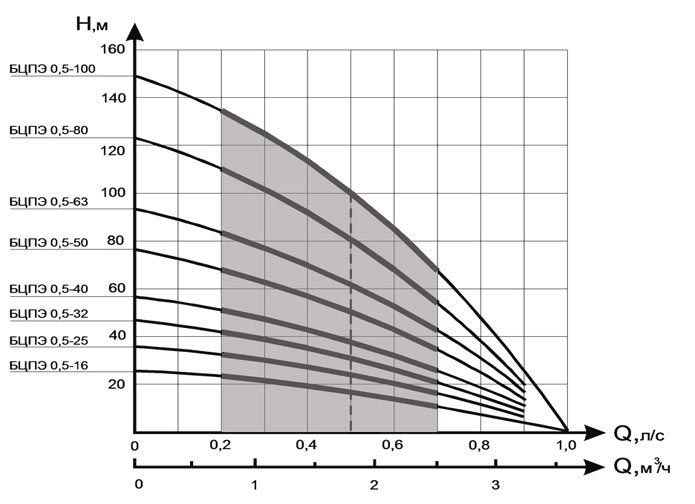

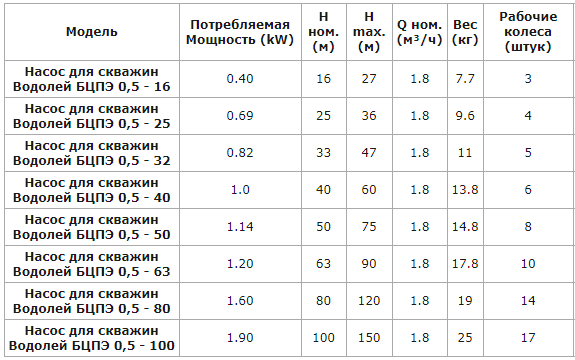

Насосы Водолей

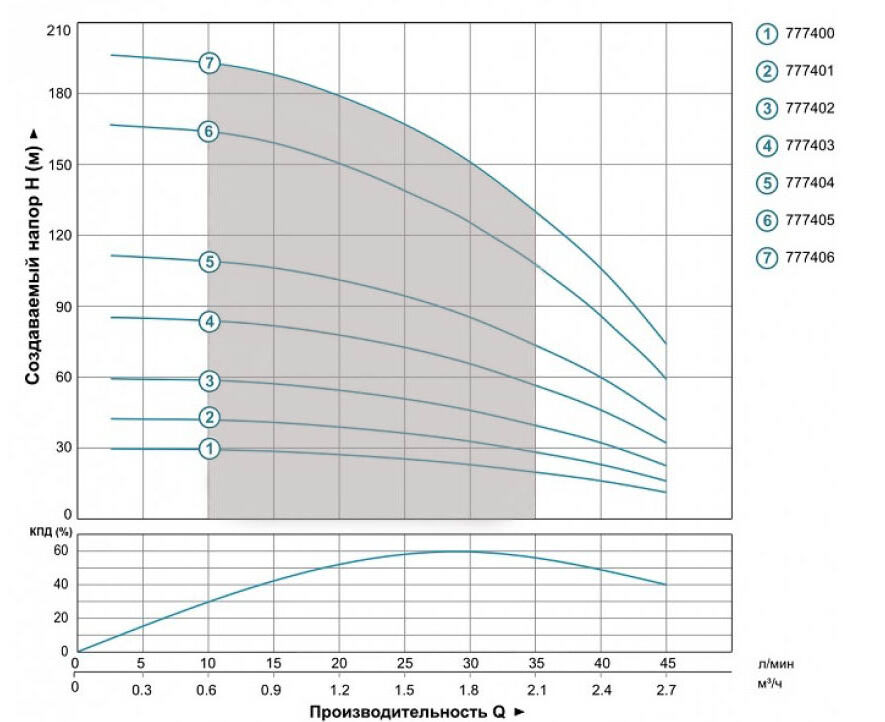

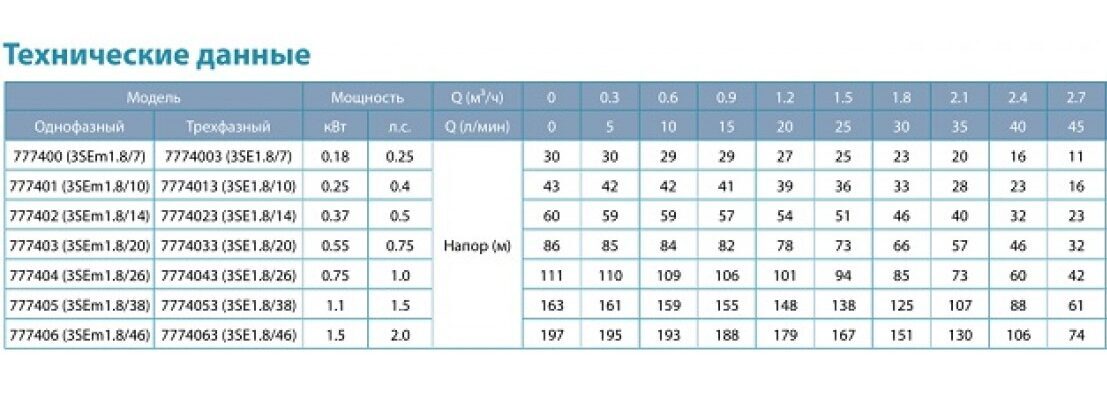

Насосы Aquatica

Насосы Pedrollo



Если вы не до конца разобрались и вам нужна консультация или помощь, у вас есть возможность задать вопросы напрямую. Оставьте заявку на обратный звонок или наберите наших менеджеров в удобное для вас время. Мы на связи 24/7, для вашего комфорта и удобства. Буровая компания H2O+

Как правильно установить насос в скважину

Что необходимо для установки насоса:

1. Насос;
2. Водоподъёмная труба (рекомендуем ПЕ трубу, 10 атм, Ø25-32 мм);
3. Кабель (обычно идёт с насосом);
4. Капроновый или нержавеющий трос (при выборе второго раз в год необходимо проводить плановый осмотр);
5. Фитинг на насос под трубу;
6. Изолента и ФУМ-лента (некоторые используют паклю с герметиком);
7. Оголовок для скважины.

Процесс установки насоса:

1. Закручиваем фитинг на насос используя ФУМ-ленту;
2. Закрепляем на насосе трос узлами;
3. Одеваем трубу на фитинг;
4. Закрепляем кабель на трубе изолентой с шагом примерно 2 метра;
5. Устанавливаем второй конец трубы в фитинг находящийся на оголовке с помощью ФУМ-ленты и туго закручиваем;
6. После того как насос опустили на необходимую глубину, привязываем трос крепко к оголовку и устанавливаем его на обсадную трубу.



Внимание! Если буровая организация дала вам одни рекомендации, а после прочтения статьи вы решили для себя что-то иное, рекомендуем связаться с фирмой подрядчиком и проконсультироваться с ними, на основании сделанных вами выводов. Возможно, в виду специфики тех или иных пород вашей местности, использование одних насосов влечёт их скорый выход из строя, а других долгосрочную работу, поскольку производители разные, материалы которые используются тоже могут быть разными и по разному вести себя в той или иной среде.
